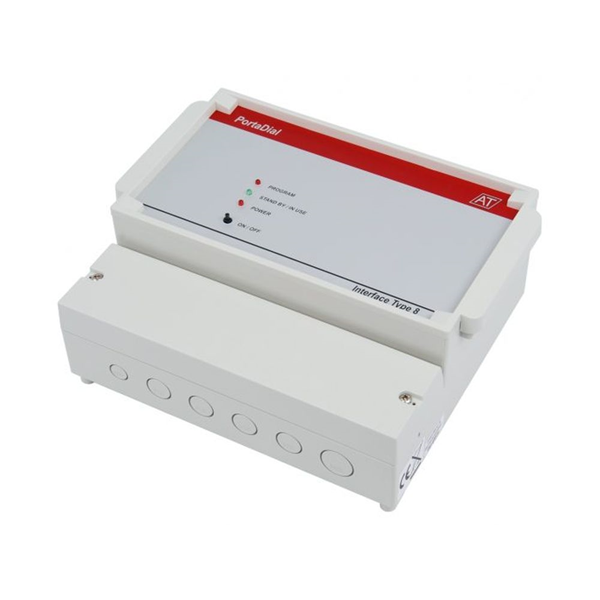

Interface type 8A SIP

Beschrijving

De Interface Type 8A SIP is een zelfkies SIP Interface met deuropenercontact geschikt voor een PortaDial deurintercom tot maximaal 128 drukknoppen, geschikt voor SIP (VOIP) telefonie.

Door gebruik te maken van een aparte interface zijn afstanden van honderden meters mogelijk tussen deurintercom en interface, onafhankelijk van het type bekabeling.

De interface wordt via het netwerk aangesloten op een SIP PBX (telefooncentrale) of gehost platform.

Specificaties

• Deze interface is eenvoudig te installeren.
• Programmeren is mogelijk via USB met bijbehorende PC-toepassing, via een analoge telefoon of door in te bellen. De SIP-configuratie vindt plaats via de webinterface.
• De interface kan worden uitgebreid voor programmering via LAN (Art. nr. 30038005 € 120,-), met dezelfde PC-toepassing.
• De bekabeling naar de deurintercom is 3 keer Cat 5.
• De interface is uitgerust met digitale tekstschakelaars.
• De installatie bestaat uit een Interface Type 8 SIP waarop een uitbreidingsmodule met 128 drukknoppen wordt aangesloten; hierop worden vervolgens de drukknoppen en de PortaDial BOT aangesloten.
• Deze interface wordt meestal gebruikt in combinatie met een aangepaste deurintercom met 1 luisterunit (PortaDial deurtelefoon BOT) en meer dan tien drukknoppen.
• Deurintercoms die kunnen worden aangesloten op de interface Type 8A:
  • PortaDial 1BOT
• Aansluitingen :
• Interface
  • 1 × 2,1 mm DC-aansluiting
  • 1 x USB-aansluiting
  • 1 x RJ11 connector voor programmeerapparaat
  • 2 x RJ45 connector voor uitbreidingsmodule
  • 1 x RJ45 connector voor (toekomstige) opties
  • 1 × 2-voudige connector voor deuropenercontact
  • 2 × 2-voudige connector voor overige relaiscontacten
  • 1 x RJ45 connector t.b.v. netwerkaansluiting
• Uitbreidingsmodule:
  • 2 x RJ45 connector t.b.v. interface type 8A SIP
  • 1 × 24-voudig klemmenblok voor de drukknoppen
  • 1 × 2-voudig klemmenblok voor de PortaDial 1BOT deurintercom.
• Behuizing: RCP200.
• Afmetingen (B x H x D) in mm
  • 213×82,5×185
• Bediening
• Na het indrukken van een drukknop op de deurintercom belt de interface het geprogrammeerde telefoonnummer. Na het beantwoorden van de oproep wordt een spreek-luisterverbinding tot stand gebracht.
  Tijdens de verbinding kan de gebelde persoon het deuropenercontact activeren door op de # knop te drukken.
  Als er niet wordt opgenomen, wordt er een back-up nummer gebeld.
  Je kunt de interface ook bellen om hem te programmeren of om een luister-luisterverbinding te maken met een deurintercom. Dan is het ook mogelijk om het deuropenercontact te activeren met de # knop.
